FRDM i.MX 91开发板是一款低成本、紧凑型开发板，采用i.MX 91应用处理器。该板配备板载IW610模块，集成了恩智浦的三频解决方案，支持Wi-Fi 6、BLE 5.4和802.15.4，适用于开发现代工业和物联网应用。该开发板包含LPDDR4、用于快速启动的eMMC存储、PMIC以及扩展功能。

FRDM i.MX 91开发板是一款入门级紧凑型开发板，采用i.MX 91应用处理器。

开发板主要硬件资源：

资源	简介
处理器	◆ i.MX 91应用处理器 ◆ Cortex-A55@1.4G ◆ EdgeLock®安全区域
存储器	◆ 1GB LPDDR4 ◆ 8GB eMMC5.1 ◆ MicroSD插槽 ◆ EEPROM
显示器和摄像头接口	◆ 并行RGB LCD接口(40引脚扩展接口) ◆ 并行摄像头接口(40引脚扩展接口)
无线	◆ u-blox MAYA-W476-00B三频Wi-Fi 6/BLE 5.4/802.15.4模块
音频	◆ 3.5mm耳机插孔
连接	◆ USB2.0 Type-C连接器 ◆ USB2.0 type A连接器 ◆ 两个GbE RJ45 ◆ CAN(HDR) ◆ 40引脚(2x20) ◆ 扩展接口 ◆ I²C HDR ◆ ADC HDR
调试	◆ SWD连接器 ◆ 通过USB Type C的UART

1.3 开发板和PC之间的连接

在FRDM i.MX 91开发板上调测RT-Thread的过程中，需要使用到的接口有：

POWER（P1），USB供电接口，用于向开发板供电；
DEBUG（P16），带有USB转串口芯片，用于U-Boot和RT-Thread日志输出、命令行交互；
ENET1（P4）或者ENET2（P3），以太网口，用于网络下载编译生成的RT-Thread固件；

2. 编译

2.1 下载AArch64工具链

从ARM开发者网站下载AArch64裸机工具链，

下载页面： Arm GNU Toolchain Downloads – Arm Developer

例如，64位Windows主机上下载： https://developer.arm.com/-/media/Files/downloads/gnu/14.3.rel1/binrel/arm-gnu-toolchain-14.3.rel1-mingw-w64-x86_64-aarch64-none-elf.zip

例如，下载后解压到本地路径：D:\ARM\arm-gnu-toolchain-14.3.rel1-mingw-w64-x86_64-aarch64-none-elf

2.2 下载RT-Thread Env工具

下载页面：rt-thread.org/download.html#download-rt-thread-env-tool

2.3 下载RT-Thread源代码

在Env环境中，使用git命令下载RT-Thread源代码，例如：

git clone https://github.com/RT-Thread/rt-thread.git

2.4 编译FRDM-i.MX 91目标

在Env环境中，转到i.MX 91的BSP目录：

cd bsp/nxp/imx/imx91/

然后，设置工具链路径（Windows Env环境）：

set RTT_EXEC_PATH=D:\ARM\arm-gnu-toolchain-14.3.rel1-mingw-w64-x86_64-aarch64-none-elf\bin

或者（bash）：

export RTT_EXEC_PATH=/path/to/aarch64-none-elf/bin

接着，执行scons命令开始编译：

scons -j 8

3.下载

开发板默认固件带有U-Boot启动加载器，开机3秒内通过串口发送换行符，可以进入U-Boot命令行界面。

3.1 准备U-Boot网络环境

将开发板和PC连接到同一个路由器。

例如，PC的IP地址为：192.168.0.101

在开发板的U-Boot命令行界面内，设置FRDM-i.MX为静态IP：

setenv ipaddr 192.168.0.120

或者从路由器动态获取IP：

dhcp

成功后，可以使用ping命令测试是否可以访问PC：

ping 192.168.0.101

成功则表示网络环境正常，可以执行后续步骤。

3.2 安装TFTP服务

Windows系统可以使用Tftpd，下载链接： Releases · PJO2/tftpd64

例如，下载portable免安装版本： https://github.com/PJO2/tftpd64/releases/download/v4.74/tftpd64_portable_v4.74.zip

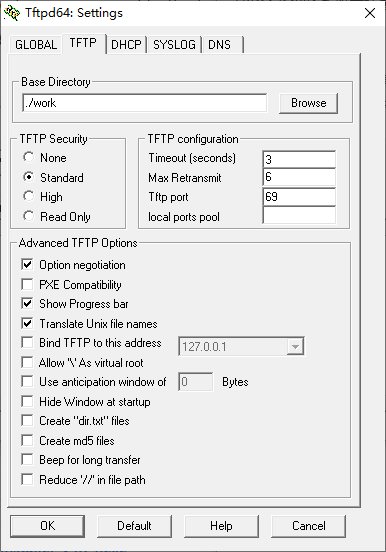

启动后，设置TFTP工作目录：

3.3 拷贝rtthread.bin到TFTP工作目录

在PC的Env环境中，将 rtthread.bin 拷贝到TFTP工作目录：

copy /Y rtthread.bin D:\PortableSoftwareApps\tftpd64_portable_v4.74\work\

或者：

cp rtthread.bin /path/to/tftp_work_dir/

3.4 下载rtthread.bin到开发板内存中

在开发板的U-Boot命令行界面中，首先执行如下命令，设置TFTP服务地址（PC的IP地址）：

setenv serverip 192.168.0.101

然后，继续在开发板的U-Boot命令行界面中，执行如下命令，将rtthread.bin下载到内存中：

tftp 0x80000000 rtthread.bin

下载的目标内存地址为：0x80000000；

4. 运行

4.1 通过U-Boot的tftp命令下载、运行rtthread.bin

完成前述步骤后，在开发板的 U-Boot 命令行界面中，继续执行以下命令，以跳转至 0x80000000 地址并执行代码：

dcache flush
icache flush
go 0x80000000

每次开发板上电启动后，均需执行上述 U-Boot 命令，RT-Thread 方可正常运行。这在需要反复调试时显得不够便捷。

为此，可将以上命令写入 U-Boot 的环境变量 bootcmd 中，从而实现开机自动执行，便于后续调试。具体操作命令如下：

setenv ipaddr 192.168.0.120
setenv serverip 192.168.0.101
setenv bootcmd "tftp 0x80000000 rtthread.bin; dcache flush; icache flush; go 0x80000000"
saveenv
reset

其中，saveenv 命令用于保存环境变量的值，确保重启后依然生效；最后的 reset 为重启命令。

执行效果如下图所示：

4.2 通过U-Boot的fatload命令下载、运行rtthread.bin

另外，也可以先将PC上编译生产的rtthread.bin文件拷贝到MicroSD卡中，再将MicroSD弹出后插到开发板上，然后通过U-Boot的fatload命令将MicroSD卡中的文件加载内存，再执行跳转：

fatload mmc 1:1 0x80000000 rtthread.bin; dcache  flush ; icache  flush; go 0x80000000

相应的也可以保存到bootcmd变量中：

setenv bootcmd "fatload mmc 1:1 0x80000000 rtthread.bin; dcache  flush ; icache  flush; go 0x80000000"

5. 参考链接

维护人: xusiwei
AArch64工具链下载页面： Arm GNU Toolchain Downloads – Arm Developer
Tftp64下载页面：https://github.com/PJO2/tftpd64/releases
FRDM-i.MX91开发板介绍：FRDM i.MX 91 Development Board | NXP 半导体
i.MX91处理器介绍： i.MX 91 Applications Processors Family | NXP 半导体
